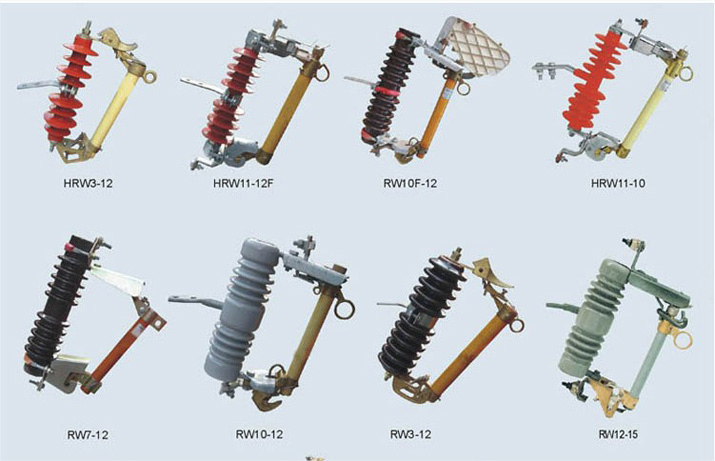

12KV户外高压跌落式熔断器

1、用途

高压跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器,它装配在配电变压器高压侧或配电线支干线路上,作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。

2、结构简介
     12KV户外高压跌落式熔断器由绝缘支架和熔丝管两大部分组成,静触头安装在绝缘支架的两端,动触头安装在熔丝管的两端,熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩,用以分、合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力而下翻,锁紧机构释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要要拉负荷时,用绝缘杆拉开动触头,此时主动、静助触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。


工作原理

12KV户外高压跌落式熔断器拉负荷跌落熔断器增加了弹性辅助触头及灭弧罩,用以分合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并行成电弧,消弧管受电弧灼热,分解出大量气体,使管内形成很高的压力,并沿管道强烈纵吹,电弧迅速被拉长而熄灭。熔丝熔断后,下部静触头失去张力而下翻,使缩紧机构释放熔丝管,熔丝管跌落形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静触头依然接触,继续用绝缘杆拉动触头,辅助触头也分开,在出头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭.


功能用途

跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中,装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方,它可以与隔离开关配合使用,代替自动空气开关;还可以与负荷开关配合使用,代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路.


安装要求

熔断器应该垂直安装,防止电弧飞落在临近带电部分。

熔断器与固定触头应成直线、无倾斜地接触。

跌落式熔断器,其熔管轴线应与铅垂线成15~30°,其转动部分灵活,跌落时不应碰及其他物体。

熔丝的规格应符合设计要求,应无弯折压扁或损伤,熔件与触头应压紧密牢固。

熔断器上必须标明熔断器及熔件(丝或片)的额定电流,熔件的容量应符合被保护电器的要求,未经校验或无额定电流标示的熔件不准使用。
