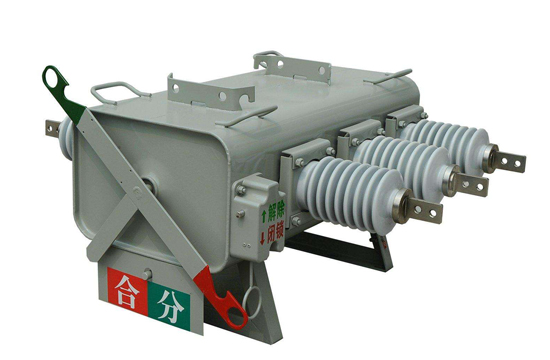

PGS-24型柱上高压六氟化硫断路器


1、概述:

PGS-12/24/40.5型户外柱上安装的负荷开关适合用于额定电压12/24/40.5kV,额定电流630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流,能够自动将发生故障的配电线路区段隔离开。开关带有新技术的电子控制器,可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内,能够适合各种气候条件下使用。此外,箱体内还可安装了有线和无线调制解调器,可以实现远距离监视和控制。简单的柱上安装布置方便、快速,降低施工成本。

2.标准使用条件:

此SF6气体负荷开关适应运行条件:

2.1环境温度

2.1.1周围空气温度:上限+50℃,下限-40℃。

2.1.2相对湿度:100%

2..2海拔不超过3000m。

2.3风压不超过700pa(相当于风速34m/s)。

2.4地震烈度:8度。

2.5安装场所:没有火灾、爆炸危险,无化学腐蚀及经常性剧烈震动。

2.6污秽等级:Ⅲ类、Ⅳ类。

3.特征:

3.1SF6气体绝缘

3.1.1SF6气体是无毒、不可燃的电绝缘气体,具有佳的灭弧特性。

3.2套管多样性

3.2.1除了标准陶瓷套管外,还可以提供多种方案,包括在环氧设备套管上的橡胶绝缘子。

3.3可见的断开/闭合状态

3.3.1站在地上很容易看清用颜色标记的主触点位置指示器(绿 – 断开;红 – 闭合)。该指示器与主触点驱动轴总成直接连接,确保准确显示触点状态。

3.4快速操作

3.4.1采用弹簧储能的操作机构确保快速合闸与分闸操作(少于100毫秒)。

3.5可以实现遥控

3.5.1备有电子控制器,既可就地操作,也可用FTU界面实现主控台操作。

3.6坚固耐用的开关

3.6.1开关采用经过验证的坚固耐用、抗腐蚀的材料(军舰专用304L不锈钢钢板)做成,确保有很长的使用寿命(30年),并能实施一系列操作,具有柱上设备理想的特性。

3.7标准

3.7.1每一开关出厂前已经充装好SF6气体,密封处理,并按IEC60265-1(1988)、GB3804-1990标准进行试验。

4.类型与额定值:

4.1产品型号

4.2产品型号说明


4.4参数额定值

表1

序号

名 称

单位

数 据

1

额定电压

kV

12

24

40.5

2

额定频率

Hz

50/60

50/60

50/60

3

额定绝缘水平

(所充SF6气体0.07Mpa

/ 20℃时)

雷电冲击耐压

相间,相对地

kV

75

125

185

断口

85

145

215

工频耐压

1min

相间,相对地

kV

42

64

95

断口

50

79

110

4

零表压下的绝缘水平

工频耐压1min

kV

30



反相耐压1min

30



最高相电压5min

9



5

额定电流

A

630

630

630

6

额定开断负荷电流 (0.07Mpa / 20℃时)

A

630

630

630

外形尺寸(mm)

安装尺寸(mm)

套管爬距(mm)


A

B

C

长×宽


12Kv

225

435

500

500×125(280)

556

24kv

300

435

500

500×125(280)

840

40.5Kv

350

435

500

700×125(280)

1250
