一、产品概述

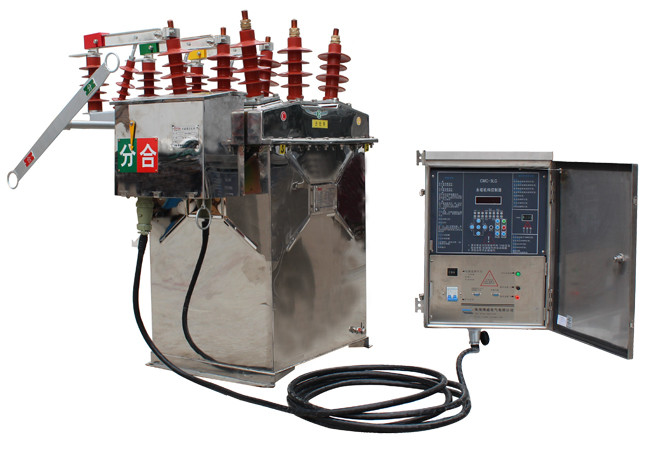

ZW8-12M永磁型真空断路器是在ZW8-12型断路器基础上派生出的一种智能型断路器用于交流50Hz、电压10～12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合）该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。
二、使用环境条件
·周围空气温度上限+40℃、下限-40℃；
·海拔高度不超过1000M；
·风压不超过700Pa（相当于风速34m/s）；
·无经常性的剧烈震动；
主要技术数据
·额定电压：12KV 额定电流：630A 200A 400A
·工频电压：42KV 雷电冲击耐压（峰值）：75KV
·额定短路开断电流（有效值）：20KA
·额定短路关合电流（峰值）：50KA
·4S短时耐受电流：20KA
·额定操作顺序：分-0.3S，合分-180S
·额定短路电流开断次数：30次
·机械寿命：10000次
·额定操作电压（合/分闸线圈）：DC 220V AC 220V
·动、静触头允许磨损厚度：3mm
·过流脱扣器额定电流：5A
