一、·产品概述

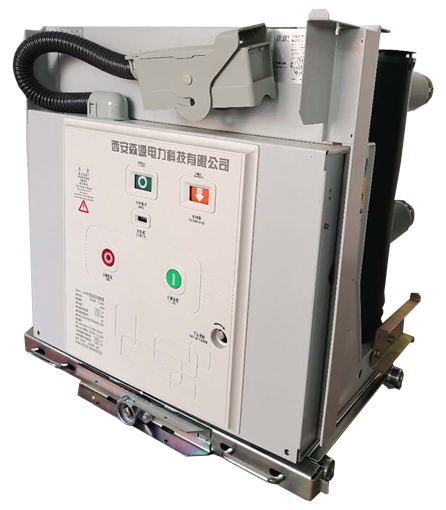

VS1-12户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用VET操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车式开关柜，也可配用于XGN固定式开关柜。
二·使用环境
1.环境温度：不高于40℃，不低于-10℃(允许在-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
三·外形尺寸(手车式户内高压真空断路器

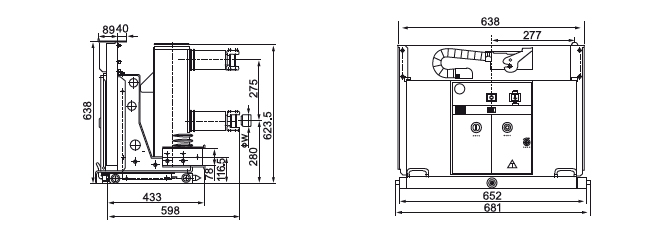

VS1-12-12/1250(800)

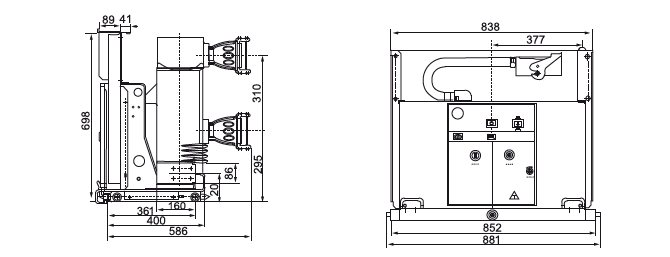

VS1-12-12/2000-3150(1000)
四、·主要技术参数(手车式户内高压真空断路器VS1-12)
|
序号 |
项目 |
单位 |
参数 |
|||
| 1 | 额定电压 | KV | 12 | |||
| 2 |
额定绝 缘水平 |
额定雷电冲击耐受电压峰值 | KV | 75 | ||
|
1 min工频耐压 |
42 | |||||
| 3 | 额定短路开断电流 | KA | 20/25 | 31.5 | 40 | |
| 4 | 额定电流 | A |
630 1250 |
630 1600 2500 1250 2000 3150 |
1250 1600 2000 2500 3150 4000 |
|
| 5 | 额定热稳定电流(有效值) | KA | 20/25 | 31.5 | 40 | |
| 6 | 额定动稳定电流(峰值) | 63 | 80 | 100 | ||
| 7 | 额定短路关合电流(峰值) | 63 | 80 | 100 | ||
| 8 | 额定短路开断电流开断次数 | 次 | 50 | |||
| 9 | 二次回路工频耐受电压(1min) | V | 2000 | |||
| 10 | 额定操作顺序 | 分-0.3s-合分-180s合分 | ||||
| 分-180s-合分180s合分(40kA) | ||||||
| 11 | 额定热稳定时间 | S | 4 | |||
| 12 | 额定单个/背对背电容器组开断电流 | A | 630/400 800/400(40kA) | |||
| 13 | 机械寿命 | 次 | 10000 | |||
六、售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.
