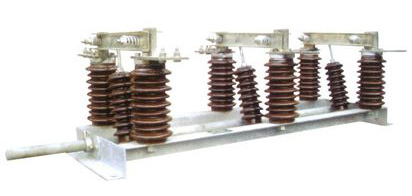

GW1-12/630A户外高压隔离开关

产品概述:
    GW1型户外高压隔离刀闸GW1-12/630A(以下简称隔离开关)适用于装在户外12KV线路上,供线路在有电压,无负载时分合电之用。
    本隔离开关充分考虑到用户的不同需要,分有带接地刀和不带接地刀两种形式。带接地刀的开关、配用CS□型手动机构,可防止带电挂接地线和带接地线关合隔离开关等误操作,操作人员也不必另挂接地线。本隔离开关有普通型和防污型两种。其中防污型隔离开关能滞较严重污秽地区之要求,可有效地解决隔离开关在运行中出现污闪问题。产品符合GB1985及GB/T11022等标准要求。

使用环境条件:
  1、海拔不超过1000M;
  2、环境温度上限为40℃,下限-25℃;
  3、无导电或起化学作用气体和蒸汽的场所;
  4、无火灾、爆炸危险、严重污秽的场所;
  5、不受严重震动或冲击情况(如在电镐、挖泥机旁)的场所。


主要结构说明:
    隔离开关由三个单极开关组成。每个单极隔离开关都具有相同的组成部位,包括底座、支柱及操作绝缘子、前后静触头、闸刀及弧角等。根据用户需要,带接地刀者配用CS□操动机构,不带接地发者,配用CS8-5型操动机构。产品开距大,操作简便可靠。
    当线路上无断路器或断路器发生故障时,隔离开关允许在下列情况下进行分合;
    对母线设备上的充电电流进行分合;
    对电力变压器的空载电流进行合分(此时变压器的容量不超过750KVA)。



主要技术参数

项 目

单 位

参  数

额定电压

kV

10

15

20

最高工作电压

kV

12

17.5

23

额定绝

缘水平

1min工频耐受电压(有效值)

对地

kV

38

40

50

断口

kV

42

47

60

额定雷电冲击耐受电压(峰值)

对地

kV

75

105

125

断口

kV

85

120

145

额定频率

Hz

50

额定电流

A

200

400

630

1250

4秒热稳定电流 (有效值)

kA

6.3

12.5

20

31.5

动稳定电流 (峰值)

kA

16

31.5

50

80

配用机构



CS8-1、CS8-D、CD8-5防雨型手动机构

或CX6电动操动机构

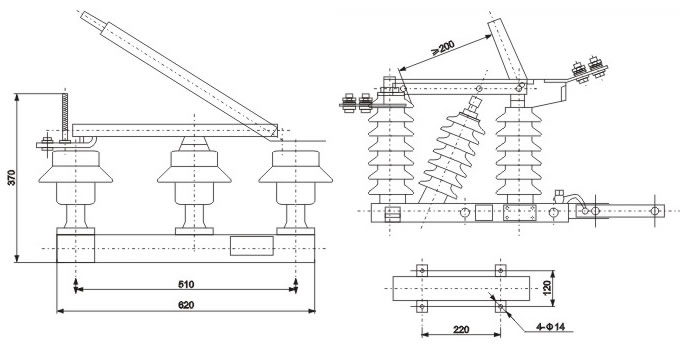

安装尺寸图:
