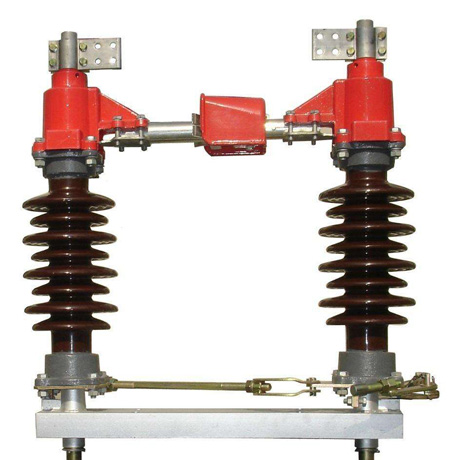

GW4-35高压隔离开关

GW4-3517.5)(40.5)系列概述

    GW4-3517.5)(40.5)系列户外隔离开关适用装置在户外交流50Hz.额定电压分别 12KV17.5KV40.5KV电力系统中,供线路在有电压 无负载时作为开合电路之用。产品符合GB1985及其他相关标准要求。

GW4-3517.5)(40.5)系列主要技术参数

型号

额定电
压(KV)

额定电流
(A)

峰值耐受
电流(KA)

4秒短时耐受
电流(KA)

GW4-35
HGW4

35

200

40

16

400

50

20

630

50

20

1000

63

25

1250

63

25

GW4 -40.5(D)
HGW4

40.5

400

50

20

630

50

20

1000

63

25

1250

80

31.5


GW4-3517.5)(40.5)系列结构简介

    隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱, 每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位。 支柱的下端各装有轴承套,在操动机构的带动下,可使闸刀作水平旋转90度,从而达到分合闸之要求。隔离开关为单极型,也可通过连杆将三极连成能够联动的三极型式。配用CS11(不接地)CS8-6D(单接地) CS17(双接地)型手动机构操作。(可根据需要配电动机构)从上述结构简介中不难看出,本隔离开关结构合理,操动灵活自如;可单极,也 可三极使用,安装方便;触也开距大,绝缘安全可靠。还可根据用户需要,不接地或配装单边接地或双接地均可。

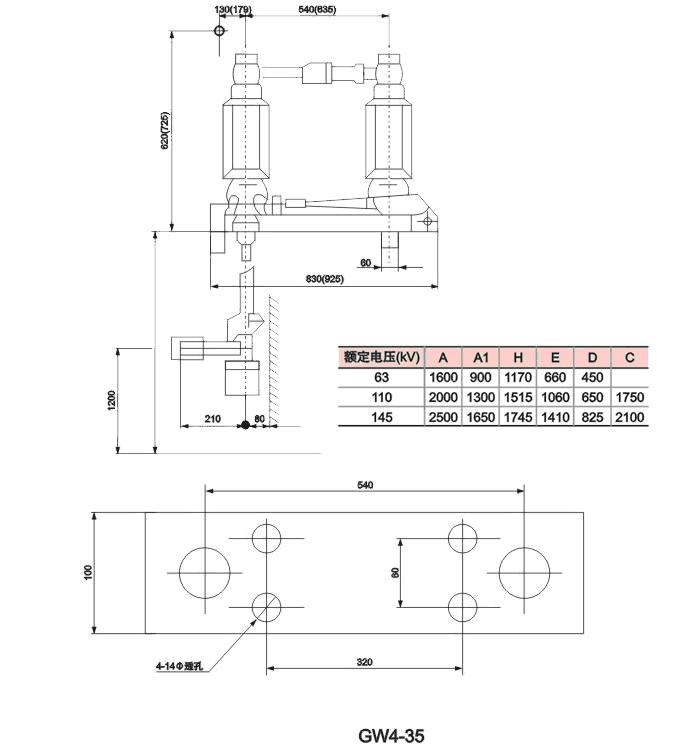

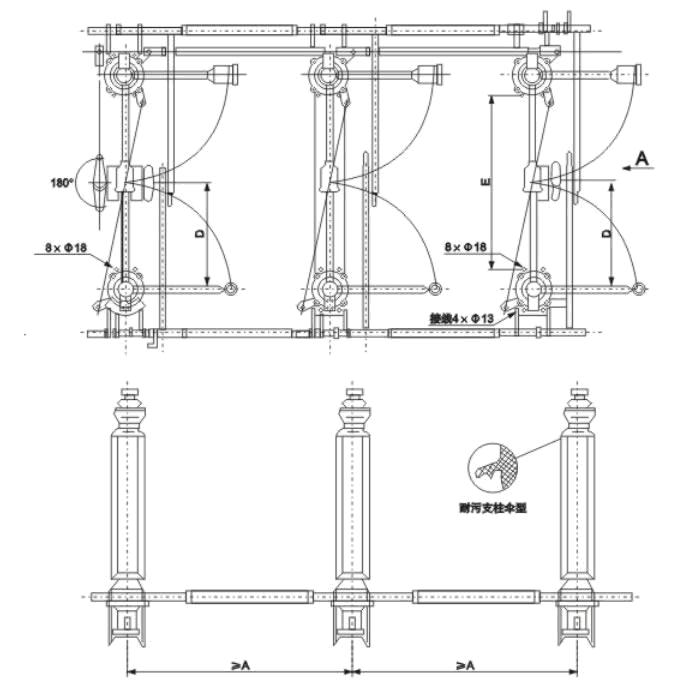

安装尺寸图

订货须知
1、产品名称、型号、额定电流、额定电压、额定开断电流;
2、额定操作电压及储能电动机额定电压;
3、所配电流互感器电流比及准确级次;
4、箱体外壳的材质及颜色;
5、若有其他特殊要求,订货时协商。
